تفاوت سیم بکسل نتاب و معمولی

تفاوت سیم بکسل نتاب با سیم بکسل معمولی چیست؟

هنگام انتخاب سیم بکسل برای جرثقیل، تاورکرین یا تجهیزات بالابری، یکی از مهم‌ترین پرسش‌ها این است که سیم بکسل نتاب چه تفاوتی با سیم بکسل معمولی دارد؟
این دو گروه ممکن است از نظر ظاهری شباهت زیادی داشته باشند، اما نحوه آرایش رشته‌ها، رفتار آن‌ها هنگام اعمال کشش و میزان تمایلشان به ایجاد گشتاور یکسان نیست.

اصطلاح «نتاب» در بازار معمولاً برای گروهی از سیم بکسل‌هایRotation-Resistant یا دارای مقاومت در برابر چرخش استفاده می‌شود. هدف طراحی این Ropeها کاهش تمایل کابل و بار به چرخش حول محور خود است. با این حال، «نتاب» به معنی صفر بودن کامل چرخش در تمام شرایط کاری نیست.

در مقابل، بسیاری از سیم بکسل‌های متداول برای کاربردهایی طراحی شده‌اند که کنترل چرخش بار عامل اصلی انتخاب نیست. این Ropeها می‌توانند برای کاربرد مشخص خود کاملاً مناسب باشند؛ بنابراین استفاده از سیم بکسل نتاب همیشه به معنی انتخاب بهتر نیست و باید نوع Rope با طراحی دستگاه و شرایط عملیات هماهنگ باشد.

اگر به‌دنبال مشخصات مدل‌های نتاب، ساختارهای رایج و اطلاعات تخصصی آن هستید، صفحه سیم بکسل نتاب در داریا بکسل برای همین موضوع در نظر گرفته شده است.

تفاوت اصلی در یک جمله

سیم بکسل معمولی می‌تواند هنگام قرار گرفتن زیر بار، بسته به ساختار و نحوه کار، گشتاور بیشتری ایجاد کند؛ اما سیم بکسل‌های Rotation-Resistant با آرایش رشته‌های مخالف یکدیگر طراحی می‌شوند تا بخشی از این گشتاورها را متعادل کرده و تمایل مجموعه به چرخش را کاهش دهند.

سیم بکسل معمولی چیست؟

اصطلاح «سیم بکسل معمولی» یک استاندارد فنی مستقل نیست و در بازار برای طیف گسترده‌ای از Ropeهای عمومی استفاده می‌شود. این سیم بکسل‌ها می‌توانند ساختار، مغزی، جهت تاب و تعداد مفتول‌های متفاوتی داشته باشند و برای جرثقیل، وینچ، تجهیزات صنعتی، اسلینگ یا کاربردهای دیگر طراحی شده باشند.

در بسیاری از این ساختارها، رشته‌های اصلی با آرایش مشخصی پیرامون مغزی قرار می‌گیرند. زمانی که Rope تحت کشش قرار می‌گیرد، شکل مارپیچی رشته‌ها می‌تواند تمایلی به ایجاد گشتاور در کابل ایجاد کند. میزان این گشتاور به Construction، نوع Lay، بار، طول آزاد Rope و شرایط نصب بستگی دارد.

بنابراین نمی‌توان گفت سیم بکسل معمولی «ضعیف‌تر» یا «ناایمن‌تر» است. اگر Rope مطابق مشخصات سازنده دستگاه انتخاب شده باشد، می‌تواند بهترین گزینه برای همان سیستم باشد.

برای آشنایی با ساختارهای مختلف می‌توانید مقاله انواع سیم بکسل و ساختار آن‌ها را مطالعه کنید.

سیم بکسل نتاب چیست؟

سیم بکسل نتاب در بازار به Ropeهایی گفته می‌شود که برای کاهش چرخش و گشتاور طراحی شده‌اند. در این گروه، لایه‌ها یا مجموعه رشته‌های مختلف به شکلی آرایش پیدا می‌کنند که گشتاور ایجادشده در یک بخش تا حدی توسط گشتاور مخالف در بخش دیگر خنثی شود.

نتیجه این طراحی کاهش تمایل Rope به دوران تحت بار است. همین ویژگی در شرایطی اهمیت پیدا می‌کند که بار در انتهای طول آزاد کابل قرار دارد و امکان چرخیدن آن وجود دارد.

ساختارهای مختلف Rotation-Resistant سطوح یکسانی از مقاومت در برابر چرخش ندارند. برای مثال ساختارهایی مانند 19×7 و 35×7
در بازار دیده می‌شوند.

کابرد های سیم بکسل نتاب

تفاوت ساختار سیم بکسل نتاب و معمولی

مهم‌ترین تفاوت را باید در نحوه مدیریت گشتاور جستجو کرد. در Ropeهای معمولی، ساختار برای مجموعه‌ای از نیازها مانند مقاومت سایشی، انعطاف، ظرفیت کششی یا خستگی خمشی بهینه می‌شود و الزاماً هدف اصلی آن کاهش چرخش نیست.

در سیم بکسل‌های Rotation-Resistant، لایه‌ها یا گروه‌های رشته با جهت‌های مخالف طراحی می‌شوند. زمانی که Rope تحت بار قرار می‌گیرد، گشتاورهای تولیدشده در این بخش‌ها در خلاف جهت یکدیگر عمل می‌کنند. این موضوع به کاهش گشتاور خالص کمک می‌کند.

البته رفتار واقعی Rope فقط به تعداد رشته‌ها وابسته نیست. قطر، نوع مغزی، کلاس Rope، نوع Lay، قطر درام و Sheave، طول آزاد کابل، تعداد خطوط Reeving و نحوه انتهای‌بندی همگی می‌توانند بر عملکرد تأثیر بگذارند.

تفاوت رفتار سیم بکسل نتاب و معمولی زیر بار

وقتی بار از انتهای Rope آویزان می‌شود، هرگونه گشتاور تولیدشده در کابل می‌تواند به حرکت دورانی Rope، Hook Block یا خود بار منجر شود. هرچه طول آزاد Rope بیشتر باشد و بار امکان دوران بیشتری داشته باشد، اثر این رفتار می‌تواند محسوس‌تر شود.

Ropeهای دارای مقاومت در برابر چرخش برای کنترل بهتر همین وضعیت طراحی شده‌اند. به همین دلیل در برخی جرثقیل‌ها یا سیستم‌های Hoist که بار آزادانه معلق است، استفاده از کلاس مشخصی از Rotation-Resistant Rope ممکن است توسط سازنده دستگاه تعیین شود.

با این حال عبارت «نتاب» نباید به این شکل تفسیر شود که بار تحت هیچ شرایطی نمی‌چرخد. باد، عدم تعادل بار، نوع اسلینگ، نحوه اتصال، شرایط Reeving و خود بار نیز می‌توانند باعث حرکت دورانی شوند.

جدول تفاوت سیم بکسل نتاب و معمولی

معیار سیم بکسل نتاب سیم بکسل معمولی
هدف طراحی کاهش گشتاور و تمایل به چرخش بسته به کاربرد؛ مقاومت، سایش، انعطاف یا خستگی
رفتار تحت بار تمایل کمتر به دوران در کلاس‌های مناسب ممکن است گشتاور بیشتری ایجاد کند
ساختار معمولاً چندلایه با جهت‌های تاب مخالف ساختارهای متنوع متناسب با کاربرد
کاربرد رایج برخی Hoistها، جرثقیل‌ها و کاربردهای حساس به چرخش طیف گسترده کاربردهای صنعتی و بالابری
انتخاب نیازمند تطبیق دقیق با کلاس Rope و دستگاه نیازمند تطبیق Construction و Specification
جایگزینی بدون تأیید مشخصات دستگاه توصیه نمی‌شود نباید صرفاً بر اساس قطر جایگزین شود

چه زمانی استفاده از سیم بکسل نتاب مطرح می‌شود؟

زمانی که دوران بار یا Hook Block می‌تواند بر کنترل عملیات اثر بگذارد، بررسی Rope دارای مقاومت در برابر چرخش اهمیت بیشتری پیدا می‌کند. این شرایط معمولاً در برخی عملیات جرثقیلی، Hoistهای دارای طول آزاد زیاد و موقعیت‌هایی که بار به‌صورت آزاد آویزان است مطرح می‌شود.

هرچه طول آزاد Rope و حساسیت بار به چرخش بیشتر باشد، نیاز به بررسی کلاس‌های
Rotation-Resistant
اهمیت بیشتری پیدا می‌کند. اما تعیین Rope مناسب باید بر اساس Manual جرثقیل، مشخصات سازنده و طراحی Reeving انجام شود، نه صرفاً ارتفاع پروژه.

در مقاله علت تاب خوردن سیم بکسل جرثقیل عوامل دیگری مانند نصب، مسیر Rope و وضعیت تجهیزات نیز بررسی شده‌اند.

چه زمانی سیم بکسل معمولی انتخاب مناسب‌تری است؟

اگر سازنده دستگاه یک Rope معمولی با Construction مشخص را تعیین کرده باشد و سیستم برای همان Rope طراحی شده باشد، استفاده از آن کاملاً منطقی است. نتاب بودن یک مزیت عمومی و مستقل از طراحی دستگاه نیست.

در بسیاری از تجهیزات، اولویت اصلی می‌تواند مقاومت سایشی، قابلیت تحمل خمش‌های تکراری، رفتار مناسب روی درام چندلایه یا سازگاری دقیق با Sheave باشد. در چنین شرایطی Rope معمولی تعیین‌شده توسط سازنده می‌تواند انتخاب صحیح‌تری از یک سیم بکسل نتاب باشد.

همین موضوع نشان می‌دهد که سؤال «نتاب بهتر است یا معمولی؟» پاسخ مطلق ندارد. سؤال دقیق‌تر این است:
برای این جرثقیل و این مکانیزم مشخص، چه Ropeی توصیه شده است؟

نتاب بودن به معنی «قوی‌تر بودن» نیست

مقاومت در برابر چرخش و ظرفیت تحمل بار دو ویژگی متفاوت هستند. یک Rope نتاب الزاماً Breaking Force بیشتری از Rope معمولی هم‌قطر ندارد و نمی‌توان تنها بر اساس عبارت «نتاب» درباره ظرفیت بار آن تصمیم گرفت. Minimum Breaking Force، قطر، Rope Grade و Construction باید جداگانه بررسی شوند.

تفاوت سیم بکسل نتاب و معمولی در جرثقیل

جرثقیل‌ها یک گروه گسترده از تجهیزات هستند. جرثقیل سقفی، موبایل، بوم‌دار، بندری و سایر مدل‌ها از نظر درام، Reeving، ارتفاع لیفت و تعداد خطوط Rope شرایط متفاوتی دارند.

به همین دلیل نمی‌توان گفت تمام جرثقیل‌ها باید سیم بکسل نتاب داشته باشند. در بعضی Hoistها، سازنده Rope دارای مقاومت در برابر چرخش را مشخص می‌کند و در برخی سیستم‌های دیگر Construction متفاوتی مورد نیاز است.

برای بررسی این موضوع از زاویه انتخاب Rope برای خود جرثقیل، راهنمای انتخاب سیم بکسل جرثقیل اطلاعات تکمیلی را در اختیار شما قرار می‌دهد.

مهم‌ترین خطاهای جایگزینی سیم بکسل نتاب و معمولی

1. انتخاب فقط بر اساس قطر

دو سیم بکسل با قطر یکسان می‌توانند Construction، Minimum Breaking Force، نوع مغزی و رفتار کاملاً متفاوتی داشته باشند. قطر مشابه به معنی قابل جایگزین بودن نیست.

2. جایگزینی Rope معمولی با نتاب بدون بررسی Manual

گاهی تصور می‌شود چون Rope نتاب چرخش کمتری دارد، می‌توان آن را جایگزین هر سیم بکسل دیگری کرد. این کار می‌تواند مشخصات سیستم را تغییر دهد و باید فقط در صورت تطبیق با توصیه سازنده انجام شود.

3. استفاده از Rope معمولی به جای نتاب برای کاهش هزینه

اگر جرثقیل یا Hoist برای کلاس مشخصی از Rope دارای مقاومت در برابر چرخش طراحی شده باشد، جایگزینی آن با Rope عمومی صرفاً برای کاهش هزینه می‌تواند رفتار بار و سیستم را تغییر دهد.

4. بی‌توجهی به جهت و نوع تاب

Lay Direction و Rope Construction بخشی از Specification هستند. در زمان تعویض باید اطلاعات Rope قدیمی، لیبل، مدارک فنی و دستورالعمل سازنده بررسی شوند.

5. نادیده گرفتن درام و قرقره‌ها

Rope جدید روی درام یا Sheave آسیب‌دیده عملکرد مطلوبی نخواهد داشت. شیار نامناسب، لبه آسیب‌دیده، Fleet Angle نامطلوب یا پیچش ایجادشده هنگام نصب می‌توانند حتی Rope صحیح را نیز دچار مشکل کنند.

آیا سیم بکسل نتاب عمر بیشتری از معمولی دارد؟

نمی‌توان به‌صورت عمومی گفت سیم بکسل نتاب همیشه عمر بیشتری دارد. طول عمر Rope به مجموعه‌ای از عوامل شامل Construction، کیفیت ساخت، نسبت قطر درام و Sheave به Rope، بارگذاری، Fleet Angle، تعداد سیکل، روانکاری، نصب و نگهداری وابسته است.

اگر Rope نتاب در سیستمی نامتناسب نصب شود، حتی ممکن است زودتر آسیب ببیند. در مقابل، سیم بکسل معمولی که دقیقاً مطابق طراحی دستگاه انتخاب و به‌درستی نگهداری شده باشد، می‌تواند عمر کاری مناسبی داشته باشد.

بنابراین در مقایسه این دو، «عمر بیشتر» نباید به‌عنوان مزیت قطعی یکی نسبت به دیگری مطرح شود؛ بلکه باید درباره
سازگاری با کاربرد صحبت کرد.

آیا سیم بکسل نتاب کاملاً بدون چرخش است؟

خیر. عبارت‌های «نتاب» و «ضدچرخش» اصطلاحات رایج بازار هستند، اما از نظر فنی بهتر است درباره میزان مقاومت Rope در برابر Rotation صحبت کنیم. کلاس‌های مختلف رفتار متفاوتی دارند و هیچ Rope را نباید بدون توجه به شرایط کار، کاملاً بدون دوران فرض کرد.

علاوه بر ساختار Rope، عواملی مانند بار نامتقارن، باد، اتصال نامناسب، پیچش ایجادشده هنگام نصب و شرایط Reeving می‌توانند باعث چرخش Hook Block یا بار شوند.

در نهایت سیم بکسل نتاب بهتر است یا معمولی؟

پاسخ به کاربرد بستگی دارد. اگر کنترل گشتاور و چرخش بار جزء الزامات سیستم باشد و سازنده دستگاه استفاده از Rope دارای مقاومت در برابر چرخش را مشخص کرده باشد، سیم بکسل نتاب انتخاب منطقی خواهد بود.

اگر دستگاه برای Construction معمولی مشخصی طراحی شده باشد، جایگزینی آن با Rope نتاب صرفاً به دلیل تصور «پیشرفته‌تر بودن» تصمیم درستی نیست.

بنابراین قبل از انتخاب باید اطلاعات Rope قبلی شامل قطر، Construction، نوع مغزی، Lay، حداقل نیروی شکست و توصیه سازنده دستگاه بررسی شود.

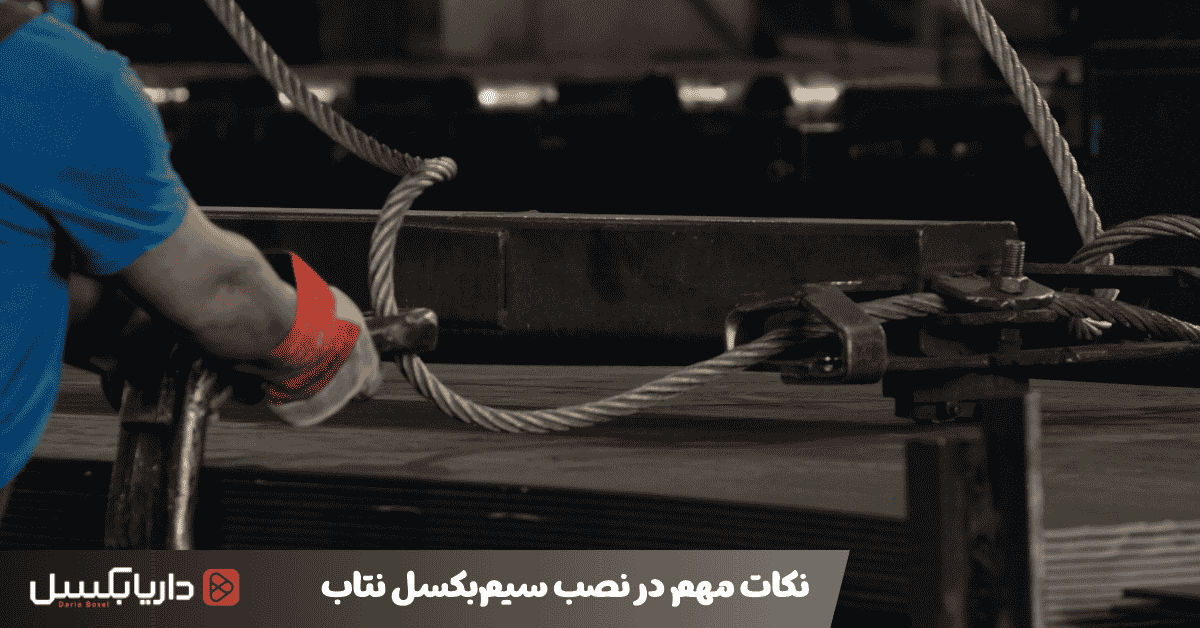

نکات مهم نصب سیم بکسل نتاب

مشخصات مدل‌های سیم بکسل نتاب را کجا ببینیم؟

این مقاله فقط تفاوت عملکردی سیم بکسل نتاب و معمولی را بررسی می‌کند. برای مشاهده ساختارهای رایج، مشخصات فنی، کاربردها و اطلاعات تکمیلی مدل‌های نتاب، وارد صفحه مادر این موضوع شوید.

مشاهده راهنمای سیم بکسل نتاب

سوالات متداول درباره تفاوت سیم بکسل نتاب و معمولی

اصلی‌ترین تفاوت سیم بکسل نتاب و معمولی چیست؟

تفاوت اصلی در نحوه مدیریت گشتاور است. سیم بکسل‌های Rotation-Resistant با آرایش رشته‌های مخالف طراحی می‌شوند تا تمایل مجموعه به چرخش تحت بار کاهش پیدا کند.

آیا سیم بکسل نتاب از معمولی قوی‌تر است؟

الزاماً خیر. مقاومت در برابر چرخش و ظرفیت تحمل بار دو ویژگی جداگانه هستند. برای مقایسه مقاومت باید مشخصاتی مانند Minimum Breaking Force، قطر، Rope Grade و Construction بررسی شوند.

آیا می‌توان سیم بکسل معمولی را با نتاب جایگزین کرد؟

تنها زمانی که مشخصات دستگاه و توصیه سازنده چنین جایگزینی را مجاز بدانند. یکسان بودن قطر برای تصمیم‌گیری کافی نیست.

آیا سیم بکسل نتاب واقعاً نمی‌چرخد؟

Rope نتاب برای کاهش Rotation طراحی می‌شود، اما نباید آن را کاملاً بدون چرخش در تمام شرایط دانست. نوع Rope، بار، نصب و سیستم Reeving همگی در رفتار واقعی اثر دارند.

برای تاورکرین سیم بکسل نتاب بهتر است یا معمولی؟

انتخاب باید طبق مشخصات سازنده تاورکرین و Hoist انجام شود. در سیستم‌هایی که کنترل Rotation اهمیت بیشتری دارد Rope تخصصی‌تر مطرح می‌شود، اما نمی‌توان یک نسخه واحد برای تمام تاورکرین‌ها ارائه کرد.

چرا بار هنگام استفاده از سیم بکسل معمولی می‌چرخد؟

یکی از دلایل می‌تواند گشتاور ایجادشده در Rope باشد، اما بار نامتعادل، شرایط نصب، باد، نوع اسلینگ و Reeving نیز می‌توانند باعث چرخش شوند.

سیم بکسل نتاب چه ساختارهایی دارد؟

ساختارهای مختلفی در گروه Rotation-Resistant وجود دارند و 19×7 و 35×7 از نمونه‌های شناخته‌شده بازار هستند. بررسی دقیق ساختارها بهتر است در صفحه تخصصی سیم بکسل نتاب انجام شود.

جمع‌بندی

تفاوت سیم بکسل نتاب و معمولی قبل از هر چیز به رفتار آن‌ها در برابر گشتاور و چرخش مربوط می‌شود. Ropeهای نتاب یا Rotation-Resistant با ساختاری طراحی می‌شوند که تمایل به Rotation را کاهش دهند؛ درحالی‌که Ropeهای معمولی طیف گسترده‌ای از کاربردها را پوشش می‌دهند و ممکن است هدف اصلی طراحی آن‌ها ویژگی‌های دیگری باشد.

نتاب بودن به معنی قوی‌تر، بادوام‌تر یا مناسب‌تر بودن برای همه دستگاه‌ها نیست. انتخاب صحیح زمانی انجام می‌شود که Construction، قطر، Rope Grade، نوع مغزی، سیستم درام و قرقره و توصیه سازنده دستگاه در کنار هم بررسی شوند.
