پاسخ کوتاه: آیا Swivel برای سیم بکسل نتاب مجاز است؟
بله، اما فقط برای ساختارهایی که استفاده از هرزگرد در آن‌ها مجاز اعلام شده است. کابل‌های ضدچرخش رده Category 1، مانند بعضی ساختارهای 7×35، می‌توانند مطابق مشخصات سازنده با Swivel کار کنند. برای ساختارهایی مانند 7×19 و 18×7، استفاده از هرزگرد آزاد در بسیاری از محصولات ممنوع است و بدون تأیید فنی مستند نباید انجام شود. در صورت نامشخص بودن کلاس کابل یا مجوز سازنده، اتصال هرزگرد نباید تأیید شود.
Swivel چیست و چه نقشی در سیستم سیم بکسل دارد؟
Swivel یک اتصال مکانیکی با قابلیت چرخش است که در کاربردهای مشخص، امکان حرکت دورانی دو قسمت متصل به یکدیگر را فراهم می‌کند. در تجهیزات بالابری، نوع فعال و آزادچرخش آن می‌تواند مانع انتقال بخشی از گشتاور پیچشی میان کابل و اتصال انتهایی شود.
برای درک عملکرد این قطعه باید بدانیم که سیم بکسل هنگام تحمل نیروی کششی، علاوه بر کشش طولی، تحت تأثیر نیروهای داخلی ناشی از آرایش مارپیچی مفتول‌ها قرار می‌گیرد. این نیروها می‌توانند باعث تمایل کابل یا بار به چرخش شوند.
هرزگرد در بعضی سیستم‌ها به آزادسازی چرخش کمک می‌کند؛ اما آزاد شدن چرخش همیشه به معنای کاهش تنش داخلی نیست. گاهی همین آزادی حرکت، تعادل نیروهای موجود در لایه‌های سیم بکسل را برهم می‌زند.
هرزگرد فعال
اتصالی که امکان چرخش آزاد تحت شرایط طراحی‌شده را فراهم می‌کند و باید از نظر سازگاری با کابل بررسی شود.
اتصال ثابت
اتصالی که انتهای کابل را بدون آزادی چرخش نگه می‌دارد و در بسیاری از ساختارهای مقاوم به چرخش ضروری است.
نکته مهم این است که قلاب گردان، شگل، اتصال انتهایی و Swivel آزادچرخش الزاماً عملکرد یکسانی ندارند. وجود قابلیت چرخش در یکی از اجزای قلاب به معنی مجاز بودن چرخش آزاد انتهای سیم بکسل نیست. برای بررسی تجهیزات اتصال، می‌توانید با ساختار و کاربرد شگل سیم بکسل نیز آشنا شوید.
چرا هر سیم بکسل نتابی قابلیت اتصال به هرزگرد را ندارد؟
اصطلاح نتاب در بازار برای گروهی از سیم بکسل‌های مقاوم در برابر چرخش استفاده می‌شود. این کابل‌ها معمولاً دارای لایه‌هایی با جهت تاب مخالف هستند تا گشتاور تولیدشده در بخش‌های مختلف تا حدی یکدیگر را خنثی کنند.
این طراحی به معنای حذف کامل چرخش نیست. میزان مقاومت چرخشی در ساختارهای مختلف متفاوت است و همین تفاوت، شرایط استفاده از اتصال گردان را تعیین می‌کند.
هنگامی که انتهای کابل اجازه چرخش آزاد پیدا می‌کند، ممکن است لایه بیرونی نسبت به بخش مرکزی حرکت متفاوتی داشته باشد. در ساختارهای ناسازگار، این وضعیت می‌تواند باعث افزایش تنش در مغزی، تغییر آرایش رشته‌ها و کاهش مقاومت مؤثر کابل شود.
نکته فنی مهم
مقاومت در برابر چرخش با قابلیت کارکرد همراه هرزگرد یکسان نیست. حتی دو سیم بکسل با قطر، ظاهر و عنوان تجاری مشابه می‌توانند از نظر مجاز بودن Swivel تفاوت داشته باشند. ملاک نهایی، گواهی و دستورالعمل همان محصول است.
تفاوت استفاده از Swivel در سیم بکسل 7×19 و 7×35
یکی از مهم‌ترین پرسش‌های فنی هنگام انتخاب سیم بکسل جرثقیل، تفاوت رفتار ساختارهای 7×19 و 7×35 در اتصال به هرزگرد است. این دو گروه به دلیل طراحی متفاوت، نباید با یک دستورالعمل یکسان مورد استفاده قرار گیرند.
سیم بکسل نتاب 7×19؛ محدودیت جدی در چرخش آزاد
ساختار 7×19 در گروه کابل‌های مقاوم در برابر چرخش قرار می‌گیرد، اما در رده‌بندی متداول ASTM A1023 معمولاً جزو Category 2 است. این گروه با وجود کنترل نسبی گشتاور، نسبت به آزاد شدن چرخش انتهایی حساس است.
در بسیاری از محصولات این کلاس، سازنده استفاده از Swivel فعال هنگام عملیات بالابری را صراحتاً ممنوع می‌کند. دلیل اصلی آن احتمال برهم خوردن تعادل میان مغزی و رشته‌های بیرونی، افزایش تنش داخلی و افت مقاومت کابل است.
بنابراین نصب هرزگرد صرفاً با هدف جلوگیری از چرخش قلاب، راهکار قابل قبولی برای این کابل محسوب نمی‌شود. ابتدا باید علت چرخش و مشخصات محصول بررسی شود.
سیم بکسل نتاب 7×35؛ قابلیت بیشتر با شرط تأیید سازنده
بسیاری از کابل‌های تخصصی 7×35 در رده Category 1 قرار می‌گیرند و مقاومت بالاتری در برابر چرخش دارند. بعضی مدل‌های این گروه به گونه‌ای طراحی شده‌اند که استفاده از هرزگرد برای آن‌ها مجاز است.
با این حال، مشاهده عدد 7×35 روی برچسب به‌تنهایی مجوز نصب Swivel نیست. نوع دقیق ساختار، مشخصات محصول، شرایط بارگذاری و توصیه سازنده همچنان باید بررسی شوند.
برای شناخت دقیق‌تر تفاوت این دو ساختار، صفحه سیم بکسل نتاب 7×19 و 7×35 در داریا بکسل اطلاعات تکمیلی درباره کاربرد، مشخصات و انتخاب کابل ارائه می‌دهد.
| معیار بررسی | 7×19 | 35×7 |
|---|---|---|
| رده رایج مقاومت چرخشی | Category 2 | Category 1 در بسیاری از مدل‌ها |
| کنترل گشتاور | مقاومت قابل توجه | مقاومت بالاتر در طراحی‌های تخصصی |
| استفاده از Swivel | در بسیاری از محصولات ممنوع | در مدل‌های تأییدشده مجاز |
| شرط تصمیم نهایی | بررسی مجوز صریح و شرایط فنی | مطابقت مشخصات کابل و دستگاه |
این جدول یک راهنمای اولیه است؛ دسته‌بندی دقیق و محدودیت‌های هر محصول باید از گواهی سازنده همان سیم بکسل استخراج شود.
استانداردهای فنی درباره اتصال هرزگرد چه می‌گویند؟
در طبقه‌بندی ASTM A1023، سیم بکسل‌های مقاوم به چرخش بر اساس ویژگی‌های ساختاری و رفتار دورانی در سه گروه اصلی قرار می‌گیرند. این تقسیم‌بندی کمک می‌کند تفاوت کابل‌های ظاهراً مشابه مشخص شود.
در الزامات ASME B30.30، استفاده از هرزگرد فعال برای کابل‌های Category 1 مجاز شناخته شده است. برای Category 2، Category 3 و سیم بکسل‌های معمولی، استفاده از چنین اتصالی بدون تأیید سازنده تجهیزات بالابری، سازنده سیم بکسل یا فرد واجد صلاحیت مجاز نیست.
البته این امکان تأیید استثنایی را نباید با مجاز بودن عمومی اشتباه گرفت. اگر سازنده مدل مشخصی از کابل را برای کار با Swivel ممنوع کرده باشد، نباید صرفاً با استناد به یک طبقه‌بندی کلی آن را مناسب دانست.
سه سطح تصمیم‌گیری برای مسئول فنی
سطح اول: شناسایی ساختار، رده مقاومت چرخشی و مدل دقیق سیم بکسل.
سطح دوم: بررسی مجوز استفاده از Swivel در مدارک سازنده کابل و جرثقیل.
سطح سوم: تأیید مشخصات هرزگرد، شرایط بارگذاری و نحوه اتصال توسط فرد واجد صلاحیت.
خطرات نصب اشتباه Swivel روی سیم بکسل نتاب

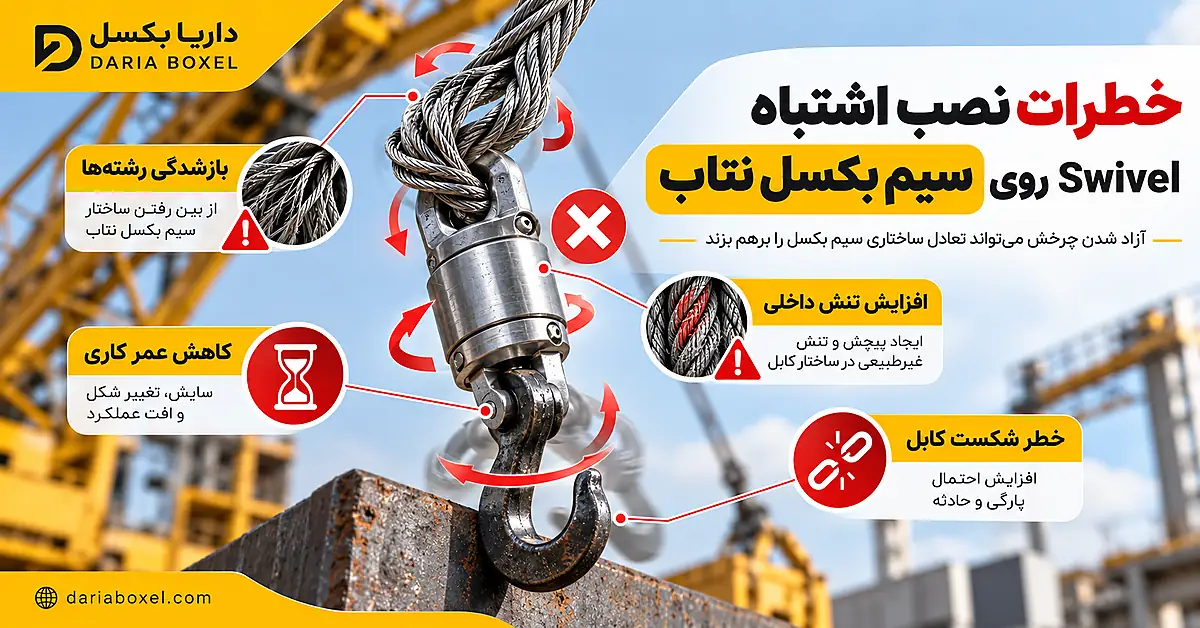

اشتباه در انتخاب هرزگرد فقط به چرخیدن قلاب محدود نمی‌شود. در بعضی ساختارها، آزاد شدن چرخش می‌تواند باعث آسیب‌هایی شود که از بیرون به‌سرعت قابل تشخیص نیستند.
افزایش تنش در مغزی
چرخش نامناسب می‌تواند توزیع نیرو میان لایه‌های داخلی و خارجی کابل را تغییر دهد.
تغییر شکل ساختاری
بازشدگی رشته‌ها، بیرون‌زدگی مغزی و تغییر فرم قفسه‌ای از آسیب‌های احتمالی هستند.
کاهش عمر کاری
سایش داخلی و خستگی مفتول‌ها می‌تواند زودتر از شرایط پیش‌بینی‌شده اتفاق بیفتد.
افت ظرفیت و خطر شکست
در وضعیت‌های شدید، آسیب داخلی ممکن است مقاومت واقعی کابل را کاهش دهد و ایمنی باربرداری را تهدید کند.
این خطرات در سیستم‌هایی با ارتفاع بالابری زیاد، بارگذاری ضربه‌ای، عبور نامناسب کابل از فلکه‌ها یا پیچش تجمعی اهمیت بیشتری پیدا می‌کنند. به همین دلیل، افزایش ظاهری پایداری قلاب هرگز نباید تنها معیار ارزیابی عملکرد هرزگرد باشد.
آیا هنگام نصب سیم بکسل نتاب می‌توان موقتاً از Swivel استفاده کرد؟
باید میان استفاده موقت از اتصال گردان هنگام نصب و استفاده دائمی از آن در عملیات بالابری تفاوت قائل شد. برخی دستورالعمل‌های تخصصی اجازه می‌دهند هرزگرد با روش کنترل‌شده برای مدیریت پیچش ایجادشده هنگام نصب به کار رود.
این مجوز به معنای ادامه کار جرثقیل با همان اتصال نیست. برای بعضی ساختارها، هرزگرد موقت باید پیش از شروع بهره‌برداری از سیستم خارج شود. روش دقیق آزادسازی پیچش نیز باید مطابق دستورالعمل سازنده انجام گیرد.
در واقع، استفاده موقت از Swivel یک اقدام فنی برنامه‌ریزی‌شده است؛ نه راهکاری که اپراتور بتواند بدون ارزیابی وضعیت کابل اجرا کند. برای آشنایی با باز کردن صحیح کابل از قرقره، کنترل پیچش اولیه و مسیر فلکه‌ها، مقاله نحوه نصب سیم بکسل نتاب روی جرثقیل را مطالعه کنید.
چرا قلاب جرثقیل می‌چرخد و آیا Swivel راه‌حل مناسبی است؟
فرض کنید قلاب یک تاورکرین هنگام بالا رفتن بار، به‌آرامی حول محور خود می‌چرخد. اولین پیشنهاد ممکن است نصب هرزگرد باشد؛ اما پیش از هر تغییری باید مشخص شود منشأ چرخش کجاست.
چرخش بار همیشه از گشتاور ذاتی سیم بکسل ناشی نمی‌شود. باز کردن نامناسب کابل از رول، زاویه انحراف نامناسب بین درام و فلکه، آرایش نادرست مسیر سیم بکسل، وضعیت قلاب و حتی نامتقارن بودن بار می‌توانند در ایجاد این مشکل نقش داشته باشند.
در یک سیستم چندشاخه، ممکن است مجموعه قلاب دچار چرخش شود و شاخه‌های سیم بکسل به یکدیگر نزدیک شوند. در چنین شرایطی نصب هرزگرد بدون تحلیل مسیر کابل می‌تواند رفتار سیستم را پیچیده‌تر کند.
برای شناسایی عوامل اصلی و روش‌های تشخیص، راهنمای علت تاب خوردن سیم بکسل جرثقیل توضیحات کاربردی‌تری ارائه می‌کند.
یک مثال کاربردی
دو جرثقیل با سیم بکسل هم‌قطر را در نظر بگیرید. دستگاه اول دارای کابل 7×19 با ممنوعیت استفاده از Swivel است و دستگاه دوم از مدل 7×35 تأییدشده برای هرزگرد بهره می‌برد. یکسان بودن قطر و ظرفیت اسمی دستگاه‌ها، مجوز استفاده از اتصال گردان یکسان را ایجاد نمی‌کند. تفاوت اصلی در طراحی داخلی کابل و الزامات سیستم است.

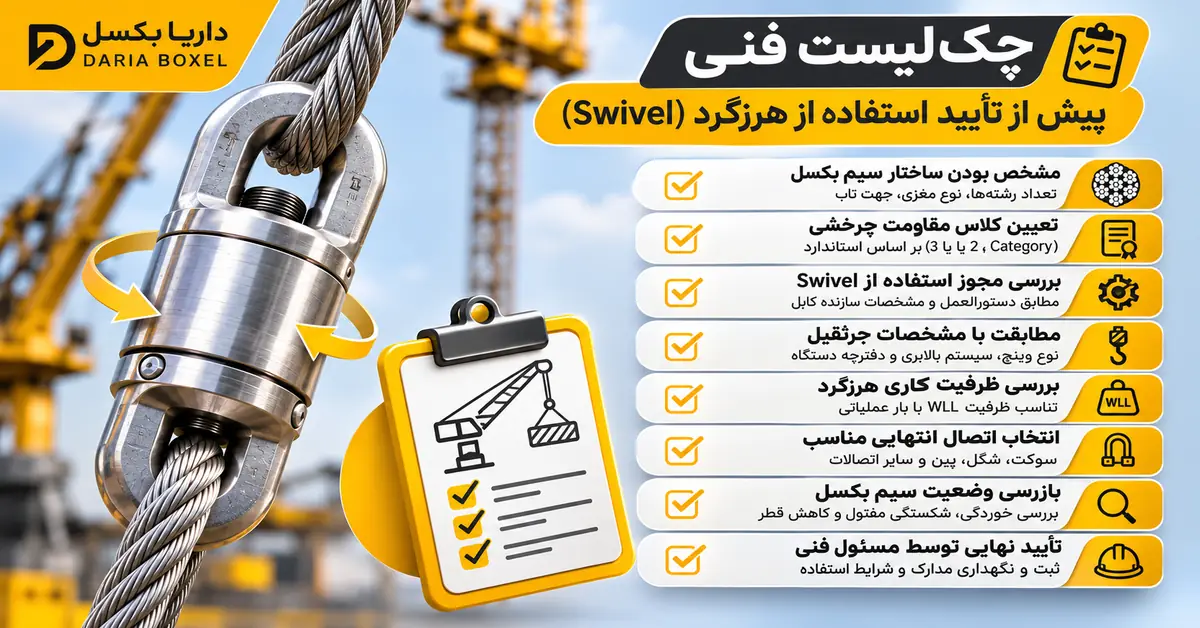

چک‌لیست فنی پیش از تأیید استفاده از هرزگرد
پیش از انتخاب یا نصب Swivel، لازم است مشخصات سیم بکسل و سیستم بالابری به‌صورت یک مجموعه بررسی شوند. تکیه بر نام تجاری یا تجربه کار با دستگاه مشابه کافی نیست.
- ساختار دقیق کابل: تعداد رشته‌ها، نوع مغزی، جهت تاب و مشخصات محصول مشخص باشد.
- کلاس مقاومت چرخشی: Category درج‌شده در مدارک سازنده کنترل شود.
- مجوز هرزگرد: شرایط استفاده از Swivel در دستورالعمل محصول بررسی شود.
- مشخصات جرثقیل: دفترچه دستگاه، نوع وینچ و سیستم Reeving مطالعه شود.
- ظرفیت کاری اتصال: WLL هرزگرد و محدودیت‌های بارگذاری آن مشخص باشد.
- نوع اتصال انتهایی: سوکت، پین، شگل و اتصالات واسط با طراحی سیستم هماهنگ باشند.
- وضعیت کابل: پیچش، شکستگی مفتول، کاهش قطر و تغییر شکل بررسی شود.
- تأیید مسئول فنی: تصمیم نهایی و مدارک مرتبط ثبت و نگهداری شوند.
ظرفیت مجاز هرزگرد نباید با نیروی شکست اسمی آن اشتباه گرفته شود. همچنین مناسب بودن ظرفیت اسمی یک اتصال، به‌تنهایی سازگاری آن با سیم بکسل را ثابت نمی‌کند.
اگر روی سیم بکسل اطلاعات کافی وجود نداشت چه کنیم؟
گاهی کابل نصب‌شده روی دستگاه فاقد لیبل خوانا یا گواهی قابل دسترس است. در این شرایط نمی‌توان تنها بر اساس ظاهر، تعداد تقریبی رشته‌ها یا قطر، درباره قابلیت استفاده از Swivel تصمیم گرفت.
اقدام درست، شناسایی سیم بکسل از طریق سوابق خرید، مدارک دستگاه، گواهی محصول و بررسی توسط فرد واجد صلاحیت است. تا زمانی که مشخصات مورد نیاز و مجوز اتصال روشن نشده، نباید تغییر در نحوه مهار انتهای کابل انجام شود.
هنگام جایگزینی سیم بکسل نیز بهتر است ساختار کابل قبلی، ارتفاع کاری، قطر، طول مورد نیاز و شرایط درام ثبت شود. این اطلاعات احتمال انتخاب محصول ناسازگار را کاهش می‌دهد.
علائمی که پس از نصب اتصال گردان باید جدی گرفته شوند
حتی زمانی که استفاده از Swivel برای یک مدل سیم بکسل تأیید شده است، بازرسی منظم کابل و اجزای اتصال ضرورت دارد. مشاهده تغییر رفتار غیرعادی باید باعث توقف عملیات و بررسی توسط نیروی صلاحیت‌دار شود.
نشانه‌های هشداردهنده
- چرخش غیرعادی یا افزایش ناگهانی پیچش قلاب و کابل
- بیرون‌زدگی مغزی یا بازشدگی رشته‌های خارجی
- ایجاد حالت قفسه‌ای، موج‌دار شدن یا تغییر فرم سیم بکسل
- کاهش قطر موضعی یا شکستگی غیرعادی مفتول‌ها
- صدای نامتعارف، گیرکردن یا عملکرد ناپایدار اتصال گردان
- پیچیدن شاخه‌های کابل دور یکدیگر در سیستم چندشاخه
آسیب داخلی همیشه با یک نگاه قابل تشخیص نیست. به همین دلیل، بازرسی باید متناسب با کلاس کابل، شدت کارکرد، شرایط عملیاتی و معیارهای خروج از سرویس انجام شود. هرزگرد نیز به‌عنوان یک قطعه باربر به بازرسی مستقل نیاز دارد.
اشتباهات رایج هنگام انتخاب Swivel
یکی از خطاهای متداول، خرید سیم بکسل بر اساس عنوان کلی «نتاب» و انتخاب هرزگرد بدون بررسی مشخصات فنی است. این اشتباه زمانی جدی‌تر می‌شود که کابل قبلی با ساختاری متفاوت جایگزین شده باشد.
اشتباه دیگر، استفاده از هرزگرد برای برطرف کردن هر نوع چرخش بار است. اگر منشأ مشکل به زاویه فلکه، نصب اشتباه، پیچش اولیه یا آرایش نامناسب قلاب مربوط باشد، تعویض اتصال انتهایی بدون رفع علت اصلی نتیجه قابل اتکایی ندارد.
همچنین نباید فرض کرد هر قطعه‌ای که آزادانه می‌چرخد، برای عملیات لیفتینگ مناسب است. اتصال مورد استفاده باید برای باربرداری طراحی شده، دارای مشخصات ظرفیت معتبر بوده و از نظر شرایط کاری با مجموعه تجهیزات سازگار باشد.
پرسش‌های متداول درباره Swivel و سیم بکسل نتاب
برای انتخاب سیم بکسل سازگار با سیستم بالابری چه اطلاعاتی لازم است؟
انتخاب صحیح زمانی امکان‌پذیر است که مشخصات کابل و شرایط عملکرد دستگاه هم‌زمان بررسی شوند. ساختار سیم بکسل، مدل جرثقیل، ارتفاع لیفت، نوع آرایش فلکه‌ها، ظرفیت بار و وضعیت اتصال انتهایی از اطلاعات اصلی این بررسی هستند.
داریا بکسل در زمینه تأمین انواع سیم بکسل و تجهیزات مرتبط با لیفتینگ فعالیت دارد. برای استعلام محصول، بهتر است تصویر لیبل کابل قبلی، قطر، متراژ مورد نیاز و مشخصات دستگاه را آماده کنید تا امکان بررسی گزینه‌های متناسب با نیاز پروژه فراهم شود.
در صورت نیاز به بررسی بیشتر می‌توانید از طریق صفحه تماس با داریا بکسل با مجموعه ارتباط بگیرید. انتخاب نهایی برای عملیات باربرداری باید به تأیید مسئول فنی واجد صلاحیت و مطابق دستورالعمل سازندگان برسد.
انتخاب مطمئن سیم بکسل برای جرثقیل و تاورکرین
پیش از خرید یا جایگزینی سیم بکسل، مشخصات فنی کابل فعلی و شرایط کار دستگاه خود را با کارشناسان داریا بکسل مطرح کنید. بررسی دقیق ساختار محصول، اولین قدم برای جلوگیری از انتخاب اشتباه است.
